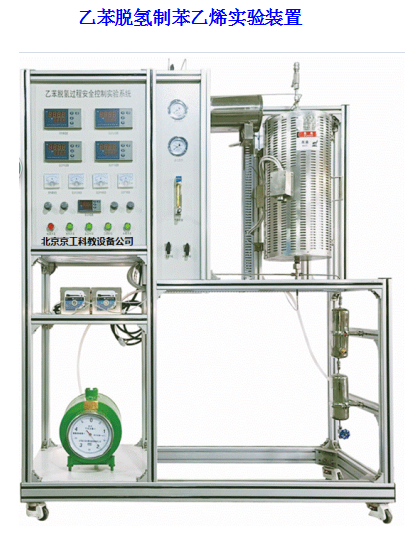

JG•乙苯脫氫制苯乙烯實驗裝置 JGY-336/II
技術指標 |
說 明 |
|||
裝置特點 |
1、裝置由反應系統和控制系統組成：不銹鋼管式反應器密封性好；加熱爐采用三段加熱控溫方式，溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 2、裝置以乙基苯為原料，氧化鐵系催化劑（Fe 2 O 3 -CuO-K 2 O-Cr 2 O-CeO 2 )催化脫氫反應；催化劑裝填方便，操作簡單。 3、裝置可鍛煉學生穩定反應體系的操作能力，及對催化劑的活性評價、失活后通水蒸氣活化除焦再生等的實踐操作能力。 |
|||
裝置功能 |
1、了解以乙苯原料，氧化鐵催化劑，在固定床反應器中制備苯乙烯的過程。 2、學會穩定工藝操作條件的方法。 3、掌握本實驗的工藝流程及工藝操作。 4 、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 5、 裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。 |
|||
主要配置 |
蠕動 泵、 質量 流量計、混合器、汽化器、反應器、氣液分離器、冷凝器、壓力表、濕式氣體流量計、閥門、實驗管道、 溫度傳感器、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。 |
|||
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC 38 0V，功率 4.0 KW，標準 三 相 四 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：乙基苯、蒸餾水。 |
|||
技術參數 |
• 汽化溫度400℃，脫氫反應溫度540~640℃，水∶乙苯=1.5∶1（體積比）30 ml 氧化鐵催化劑。 • 管式固定床反應器：φ20×550mm， 316L 不銹鋼材質；熱電偶套管 ， φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30m L ；最高使用壓力 ， 0.2M P a . • 反應器加熱爐： ф2 8 0 ×5 5 0mm， 開啟式， 加熱功率(三段加熱)各1KW，加熱形式：碳化硅 爐管 +金屬內襯 。 內層為保溫層，外層為網孔防護層。 最高使用溫度 ， 9 00℃ 。 • 1 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200 ml/min ， N 2 標定，準確度：±1%F.S 。 • 預熱器：不銹鋼，內徑φ 10 mm，長度250mm，內有防返混及防溝流裝置 ； 使用溫度：室溫-400℃， 使用壓力 ： 常壓 。 • 加料罐:體積 10 00ml，材質： 石英玻璃 ，數量 2 個； • 液體混合器：50 ml，材質： 316L衛生級 不銹鋼，數量1個。 8 、產品冷凝器： 316 衛生級 不銹鋼，Φ76×200mm（316L內盤管） 。 9 、氣液分離器：500mL， 316L 衛生級 不銹鋼 。 10 、液體泵：蠕動泵，轉速范圍0.1～ 5 0rpm ， 流量：0.2- 10 ml/ min， 4～20mA遠程輸出 控制 ，數量 2臺 。 11 、濕式氣體流量計：額定流量：0.2m 3 /h，容積：2L，精度：±1% 。 12 、 不銹鋼 防震 指針壓力表 0-0.25MPa, 數量 2 個。 13 、溫度傳感器： K 熱電偶，顯示分度0.1℃ 。 1 4 、 管路閥門：316L不銹鋼 精密卡套管和閥門。 1 5 、 節能環保冷凝系統：溫度范圍-10～20℃， 容積 5L， 控溫精度± 0.5 ℃ 。 1 6 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 1 7 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式。 1 8 、溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。 1 9 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。 20 、額定電壓：380V，總功率：3 .5 kW 。 21 、外形尺寸：1500×550×1 8 00mm（長×寬×高）， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。 22 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。 23、 配數據采集軟件一套，在線工業組態軟件一套 。 |
|||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
氣體 流量 |
氣體質量流量控制器 |
觸摸屏 |
閥控 |
|
乙苯 加入量 |
蠕動泵 |
觸摸屏 |
轉速調節 |
|
水加入量 |
蠕動泵 |
觸摸屏 |
轉速調節 |
|
預熱 溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
加熱爐溫度 |
K 型熱電偶 |
觸摸屏 |
調壓模塊 |
|
反應溫度 |
K 型熱電偶 |
觸摸屏 |
無 |
|
反應壓力 |
壓力傳感器 |
壓力表就地顯示 |
無 |
|
。
