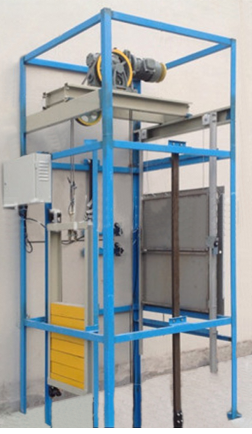

ＪＧ-330Ｌ型電梯曳引系統安裝實訓考核裝置
設備概述
裝置要求采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣、導軌安裝、曳引安裝、對重框架、轎廂架曳引繩懸掛。
產品特點要求
要求采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
要求采用真實機構器件，使學生學到的與實際應用的一致；
模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
技術指標要求
限速器額定速度：≤1.0m/s；
安全鉗動作速度：≤1.0 m/s；
曳引機額定速度：≤0.4m/s；
曳引機額定載重：450kg；
曳引比：2：1；
制動形式：鼓式；
曳引機防護等級：IP41；
整機重量：≤1000kg；
外形尺寸：4000mm×3200mm×4900mm（長×寬×高）。
配置清單要求,
名稱 |
數量 |
單位 |
備注 |
鋼構平臺 |
1 |
臺 |
材料：Q235 / 表面噴漆處理 |
永磁同步曳引機 |
1 |
臺 |
額定速度：≤0.4m/s；額定功率：1.6KW；額定頻率：9.8Hz |
曳引機架 |
1 |
臺 |
材料：Q235 / 表面噴漆處理 |
緩沖墊 |
4 |
塊 |
橡膠 |
工字鋼橫梁 |
2 |
條 |
材料：Q235 / 表面噴漆處理 |
曳引鋼絲繩 |
1 |
套 |
公稱直徑：∅10mm；結構：8×19S+FC |
繩頭組合 |
1 |
套 |
楔塊式 |
繩頭板 |
1 |
套 |
材料：Q235 / 表面噴漆處理 |
限速器－漲緊裝置 |
1 |
套 |
額定速度：≤1.0m/s |
限速器鋼絲繩 |
1 |
套 |
公稱直徑：∅10mm；結構：8×19S+FC |
盤車手輪 |
1 |
個 |
外徑：500；材料：Q235 / 表面烤漆處理 |
導向輪 |
1 |
個 |
材料：尼龍；節徑：∅400 |
C型鋼墊塊 |
4 |
塊 |
材料：Q235 / 表面噴漆處理 |
主軌支架 |
4 |
套 |
材料：Q235 / 表面噴漆處理 |
副軌支架 |
4 |
套 |
材料：Q235 / 表面噴漆處理 |
T型導軌 |
2 |
條 |
T75-3/B |
空心導軌 |
2 |
條 |
TK5A |
龍門架 |
1 |
套 |
材料：Q235 / 表面噴漆處理 |
安全鉗 |
1 |
對 |
額定速度：≤1.0m/s |
安全鉗連桿機構 |
1 |
套 |
材料：Q235 / 表面噴漆處理 |
主導靴 |
4 |
只 |
滑動彈性導靴（10mm） |
轎廂反繩輪 |
1 |
個 |
材料：尼龍；節徑：∅400 |
反繩輪緩沖座 |
1 |
套 |
材料：Q235 / 表面噴漆處理 |
對重框架 |
1 |
套 |
材料：Q235 / 表面噴漆處理 |
對重反繩輪 |
1 |
個 |
材料：尼龍；∅400 |
對重導靴 |
4 |
只 |
滑動導靴（16mm） |
對重塊 |
2 |
塊 |
混凝土 |
液壓緩沖器 |
1 |
個 |
額定速度：≤1.0m/s；總質量：600kg～3000kg |
聚氨酯緩沖器 |
1 |
個 |
額定速度：≤1.0m/s；總質量：500kg～3000kg |
安裝工具 |
1 |
套 |
詳見配套工具清單 |
隨機資料 |
1 |
份 |
實訓指導書及相關說明書等資料 |
配套工具要求
序號 |
名稱 |
型號 |
數量 |
單位 |
|
電梯專用校軌尺 |
單線 |
1 |
套 |
|
開口扳手 |
24～27 |
1 |
把 |
|
開口扳手 |
19～22 |
1 |
把 |
|
開口扳手 |
18～21 |
1 |
把 |
|
開口扳手 |
14～17 |
1 |
把 |
|
開口扳手 |
13～16 |
1 |
把 |
|
梅花扳手 |
24～27 |
1 |
把 |
|
梅花扳手 |
19～22 |
1 |
把 |
|
梅花扳手 |
18～21 |
1 |
把 |
|
梅花扳手 |
14～17 |
1 |
把 |
|
梅花扳手 |
13～16 |
1 |
把 |
|
錘子 |
3P |
1 |
把 |
|
一字螺絲刀 |
3寸 |
1 |
把 |
|
十字螺絲刀 |
3寸 |
1 |
把 |
|
卷尺 |
3m |
1 |
把 |
|
水平尺 |
600 |
1 |
把 |
實訓項目要求
T型導軌（轎廂導軌）安裝與調整；
對重導軌安裝與調整；
曳引機架的安裝與調整；
曳引機的安裝與調整；
轎廂龍門架的安裝；
T型導軌上導靴的安裝；
安全鉗連桿的安裝；
對重框的安裝；
限速器的安裝；
曳引繩的懸掛；
漲緊裝置的安裝與調整；
T型導軌下導靴的安裝；
安全鉗與下導靴的調整；
限速器與安全鉗的聯動調整；
導軌與導靴的保養；
曳引機的保養；
曳引繩的保養；
限速器－安全鉗的保養；
人工盤車的練習。
