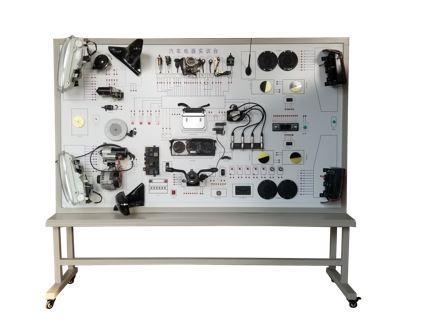

產品名稱：捷達汽車電器實訓臺

以捷達車身燈光電器電路系統實物為基礎，用于車身燈光電器電路系統的組成結構、工作原理、故障設置、故障診斷、綜合分析、檢測、排除和實際測量等實踐性 教學 以及各種動態工況演示考核使用；適用于中、高等職業學院和培訓機構理論與維修 實訓 教學 需要。
【產品組成】
配有原廠捷達車身燈光電器電路系統實物，包括燈光照明系統（遠
光、近光、霧燈、轉向燈、小燈、停車燈、后尾燈、閱讀燈、倒車燈、牌照燈等）雨刮系統、左前 / 右前 / 左后 / 右后門鎖、門窗總開關、閉鎖器、后視鏡系統、組合儀表系統、音響主機、揚聲器、全車線束、各種燈光開關、點火開關、蓄電池、啟動系統、發電系統、電源系統、配有故障設置 裝置 、外接式檢測端子、彩色噴繪的工作電
路面板圖、可移動臺架、面板柜、使用說明書等；
【功能特點】
一、展示功能：
1 、在車身燈光電器電路系統基礎上，配備各相關輔助系統按原車位置合理排布，充分展示車身燈光電器電路系統和相關工作附件的結構與工作原理；
2 、面板繪有彩色噴繪的工作電路圖 ( 與原車電路圖相對應）可提高學員識圖、讀圖、畫圖等學習能力；
二、動態運行功能：
在車身燈光電器電路系統基礎上，配備各相關輔助控制系統，由各實物開關和模擬開關等操作控制，真實演示汽車燈光儀表系統、車窗系統、中控系統、雨刮系統、充電系統、啟動系統等工作過程。
三、實時顯示功能：
可通過原車組合儀表（顯示大燈遠光指示燈、左右轉向指示燈、霧燈等）；
四、檢測功能：
實訓臺面板上安裝有檢測端子，使學生在不拔下元件插頭 , 不破壞原車線束的情況下直接在面板上檢測車身燈光電器電路各元器件的電
信號進行分析。如電阻、電壓、電流、頻率、波形信號等；
面板采用 5mm 高端鋁塑板噴繪技術加工，表面氧化噴漆，直接噴繪彩色原理圖（ UV 平板高真彩彩色噴繪原理面板質保多年不變色）
