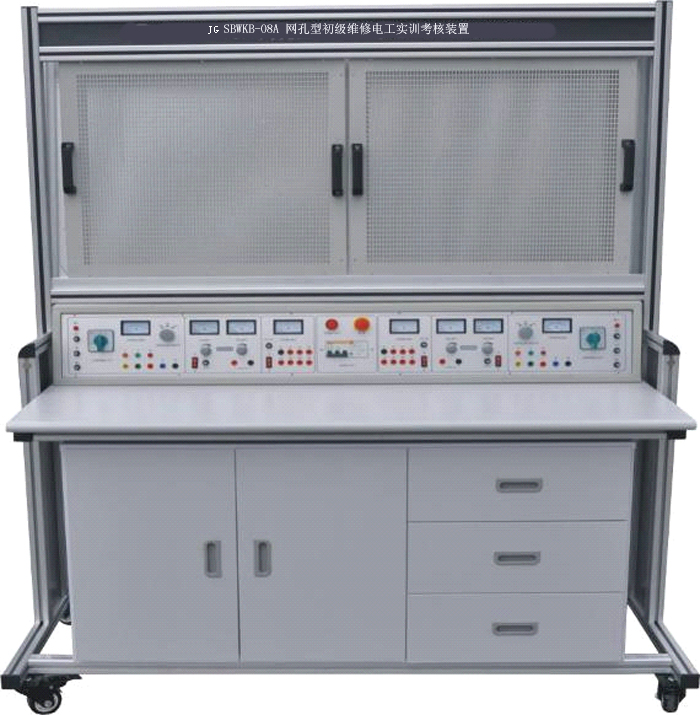

JGSBWK-08A網孔型初級維修電工實訓考核裝置

一、概述

網孔型初級維修電工實訓考核裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

三、技術性能

1、輸入電源：三相四線制～ 380V ± 10% 50Hz

2、溫度： -5 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）

3、裝置容量：＜ 1.5KVA

4、外形尺寸： 1600mm × 750mm × 1690mm

四、實訓臺配置

1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。

2、每組提供線電壓 380V 或相電壓 220V 兩種電源，單相電源插座、線電壓輸入指示表。

3、每組提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低壓交流電源。

4、每組提供一路恒流穩壓電源，電壓 0-30V ，最大電流 3A ，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。

5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。

五、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機 Y/ △自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

六、參考實訓項目所需元器件清單（每組配備清單）

注：本裝置每臺需配兩套元器件，用戶也可自行購買。

序號	名 稱	型號與規格	數 量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	墻壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（ 0-60S ）	1
16	時間繼電器座	PF-083A	1
17	3H鐵殼按鈕		2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		2
31	尖嘴鉗		1
32	剝線鉗		1
33	三相鼠籠異步電動機	380V/Y/△180W	1

。
