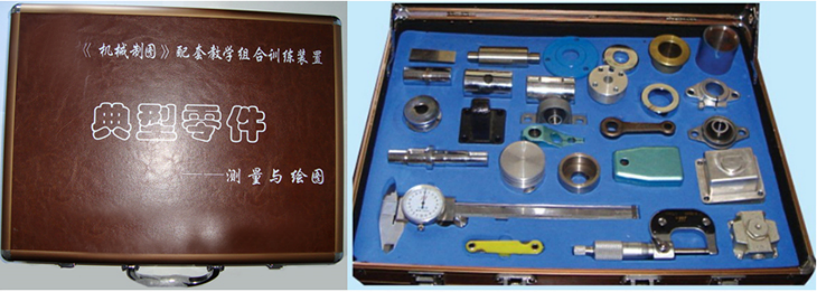

產品名稱：JGMY-585典型零件實測繪圖訓練裝置
一、典型零件實測繪圖訓練裝置產品特點
1、項目實際化：以典型實際零件為訓練對象；
2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便
二、 產品參數
| 《典型零件》實測繪圖訓練組合裝置 | |||
| 項 目 | 參 數 | 項目 | 參 數 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
| 典型零件 （24件/套） |
一視圖零件：光軸、銅套、墊片等 二視圖零件：長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等 三視圖零件：底座、低速軸、軸承座等 多視圖零件：活塞、閥體等 |
||
| 測量工具 | 游標卡尺、外徑千分、圓弧樣板等 | 類 型 | 便攜組合式 (檢測零件、測量工具及 指導書均放在一個精制的綜色箱子里) |
| 教學資料 | 1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案現場演示、 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練系統軟件。 |
||
| 教學軟件 （機電工程課程虛擬仿真教學系統） | 1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
| 訓練模式 | 訓練內容 |
| 1、看圖找零件訓練； 2、零件測繪訓練； 3、零件投影繪圖訓練； 4、立體圖繪圖訓練。 |
訓練一 一視圖零件測繪訓練 訓練二 二視圖零件測繪訓練 訓練三 三視圖零件測繪訓練 訓練四 多視圖零件測繪訓練 |
