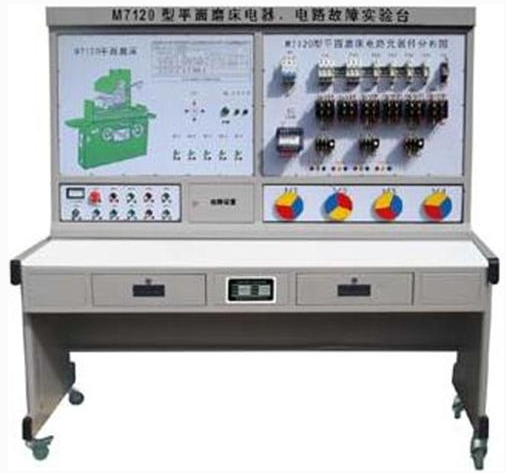

JG-M7120型平面磨床電氣技能實訓考核裝置
一、概 述
M7120 型平面磨床電氣技能實訓考核裝置 ” 是我國各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。它適用于課堂演示、機床電氣控制原理性的操作實訓。由于設備均采用工業中通用的電器，因而它可作為社會電工類職業培訓中機床電氣維修方面的實訓設備，同時可作為職業資格培訓考核用。通過本裝置的實訓，不僅能提高學生的動手能力，而且還克服了以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時，為高層次維修技能的訓練，提供了較理想的設備，從而實現了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于 M7120 平面磨床電氣控制的模擬與 M7120 平面磨床電氣故障排除的技能考核。
三、技術性能
1. 輸入電源 : 三相四線～ 380V±10% 50HZ
2. 工作環境 : 溫度 -10 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m
3. 裝置容量：＜ 1kVA
4. 外形尺寸： 141cm×72.5cm×153.5cm
四、裝置的基本配置
1.SB-JC01 電源控制面板（鋁質面板）
(1) 交流電源（帶有漏電保護措施）
提供三相交流電源 (380V)
(2) 人身安全保護體系
電壓型漏電保護器：當線路出現的漏電時，控制屏內的接觸器便立即跳閘，從而切斷了電源。
電流型漏電保護裝置：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
2.SB-M01 （鋁質面板）
面板上安裝有機床的所有主要電器及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈用于指示機床相應的動作。
面板上印有 M7120K 平面磨床示意圖，可以很直觀地看到該平面磨床的外形輪廓。
3.SB-M03 （鐵質面板）
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，能直觀地看到它們的動作狀況。
4. 三相異步電動機
3 只 380V 三相鼠籠異步電動機，分別用作砂輪電動機、冷卻泵電動機和液壓泵電動機
5. 故障開關箱
設有 32 個開關，其中 K1 到 K24 用于故障設置； K25 到 K31 保留； K32 用作指示燈開關，它用于設置機床的動作指示。
6. 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
五、實訓項目
1. 熟悉常用低壓電器的機構、原理
2. 通過測量找出線路上的故障點
3. 對機床故障的排除
4. 設置故障點，作為維修電工的技能考核臺
。
