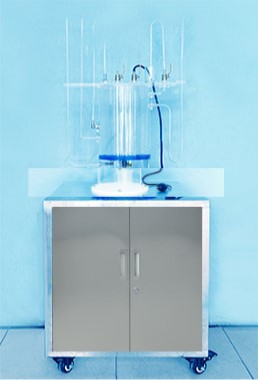

流體靜力學實驗裝置 JGKY -T043 型 流體靜力學實驗儀

一 . 實驗目的
1. 定量測量實驗——驗證不可壓縮流體靜力學基本方程，可供分析研究馬利奧特容器的變液位下恒定流實驗。
2. 定性分析實驗——測壓管和連通管判定、觀察測壓管水頭線、判別等壓面、觀察真空現象。
3. 設計性實驗——油庫液位高度檢測， 家用飲水機構設計、變液位恒壓系統供水設計等。
4. 拓展性實驗——多種方法測定某一油比重、容重。
5. 恒定流實驗及其他十余項定性、定量實驗。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
3. 裝置外形尺寸： 600mm×450mm×1550mm 。
三 . 主要配置及參數
1. 由透明有機玻璃精制的靜壓水箱、加氣增壓和放水減壓的裝置，以及用透明有機玻璃管特制的單管式測壓管、 U 型測壓管、油庫液位高度檢測實驗模擬裝置、倒虹吸真空度測壓管和連通管等組成的臺式實驗儀。
2. 設有一帶刻度標尺的測壓管，可供各項定量實驗的測量，材質為透明有機玻璃原料制造，規格 φ8*1mm ，量程 0~500mm, 精度： ±0.1mm ，免除了大而笨的刻度板，又豐富了實驗分析內容。
3. 設有直接顯示真空度的測管裝置，強化了負壓實驗的直觀效果。
4. 特別設計的油隔離裝置，可徹底杜絕油倒灌進入靜壓實驗筒。
5. 標尺管、測壓管、真空管、 U 型管等材質為透明有機玻璃，規格 φ8*1mm ，精度： ±0.1mm 。
6. 靜壓實驗筒材質為透明有機玻璃，規格 φ210×300mm 、壁厚 5mm ，配穩定基座。
7. 水封罐為透明有機玻璃，規格 φ50×60mm ，壁厚 5mm 。
8. 配加氣裝置、降壓裝置、真空測量計、油庫液位高度檢測實驗模擬裝置，廢油回收杯一只。
9. 旋塞，可拆卸，傳動機構矩形防滑移設計，防漏氣加強型，材質：黃銅。
10. 油比重實驗用 U 型管設置油隔離裝置

。
