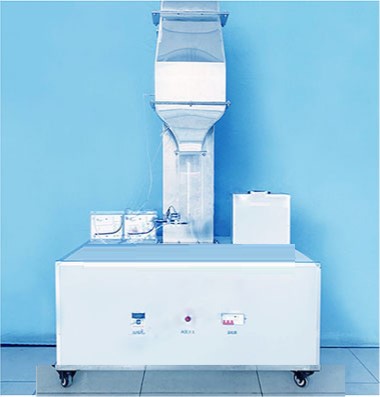

空氣動力學多功能實驗裝置 JGCFD-T216 型空氣動力學多功能實驗臺
一 . 實驗?zāi)康?
1. 測定空氣紊流射流斷面流速分布，了解空氣紊流射流的運動規律，測定紊流系數，掌握畢托管和微壓計使用方法。
1.1. 觀察射流結構及速度分布情況。
1.2. 測定紊流系數 α 。
1.3. 紊流射流收縮噴嘴和扁形噴嘴實驗。
2. 圓柱繞流阻力實驗 ( 壓強分布法 )
2.1. 圓柱繞流實驗是研究外流問題和形狀阻力的典型實驗。通過測量圓柱表面的壓強分布，認識實際流體繞圓柱流動時表面壓強分布規律，并與理想流體相比較，理解形狀阻力產生的原因及測量、計算方法。
2.2. 計算壓強系數。
3. 平板邊界層實驗
3.1. 實際流體因存在粘性，緊貼壁面的流體將粘附于固體表面，其相對速度為零，沿壁面法向隨著與壁面距離的增加，流體的速度逐漸增大，當距離為 δ 時，其速度達到未受擾動的主流流速 μ_ ∞ ，這個厚度為 δ 的薄層稱為邊界層，通常規定從壁面到 μ_x=0.99μ_ ∞ 處的距離作為邊界層的厚度。
二 . 技術參數
1. 常溫、常壓下運行，工作環境溫度： -10 ℃ ～ +40 ℃ 。
2. 位移測量精度： 0.02mm ，直線度： ±0.1 。
3. 介電材質：厚度 0.1~0.2mm ，拉伸強度大于 5MPa ，伸長率大于 2% 。
4. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制，功率≤ 850w ；安全保護：具有接地保護、漏電保護、過流保護。
5. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
6.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
7. 裝置外型尺寸： 1200×800×2190 （ mm ）。
三 . 主要配置及參數
1. 風洞： 304 不銹鋼材質，排氣式，風機接口段，直管段， 180 度彎管段，擴壓段，穩壓箱，收縮出口段，各段法蘭連接，可拆裝；風洞表面焊縫處理均勻，無明顯焊縫。
2. 穩壓箱：整流板，將來流空氣中旋渦破碎，使氣流均勻進入收縮段。
3. 收縮段：收縮比 n=8.5 ，收縮段進口的速度不均勻度縮小 72.25 倍，收縮段出口氣流平穩，出口氣流流速分布均勻；使得邊界層試件壓力測量值波動：≤ 1mmH2O 。
4. 風洞各段連接臺階面高度差：＜ 1mm 。
5. 風洞測壓口：試驗段內開口平整光滑，無毛刺，局部突出≤ 0.5mm ，測壓孔直徑 1mm 。
6. 試件 1 ：測量圓周壓強分布和及， φ15±0.02mm ，精度 1° ，內置旋轉測壓裝置。
7. 試件 2 ：收縮噴嘴，可拆卸式，半徑精度 ±1mm 。
8. 試件 3 ：扁形噴嘴，可拆卸式，半寬精度 ±1mm 。
9. 試件 4 ：邊界層試件， δ 、 δ1 、 δ2 ， δ3 數值測量；邊界層厚度測量：位移裝置，可拆卸式；邊界層試件壓力測量值波動≤ 1mmH2O 。
10. 試件 5 ：矩形彎管試件，可拆卸式。
11. 紊流射流斷面流速分布： X 軸， Y 軸位移機構，位移精度 ±1mm 。
12. 低噪音離心式通風機：電壓 380V 、功率 0.75KW 、轉速 1450r/min 、流量 1950-2850lm3/h 、全壓 390~490pa 。
13. 變頻器 1 臺： AC380V 、 0.75KW 。
14. 畢托管： 304 不銹鋼材質，系數 0.998 ，可二維移動。
15.Dwyer 、紅油斜管微壓計 2 個： -10~600pa ，含紅油 1 瓶，雙色管 1 條。
16. 斜管微壓計 1 個：精度等級 1 級、刻度管顯示、工作介質密度 0.91g/cm 、 (GB/T679-2002)95 ％乙醇、標定溫度 20 ℃ ±2 ℃ 。
16.U 型壓力計 10 個，兩組測壓板，角度可調節。
17. 電源控制系統：控制箱面板采用深藍色楷體；變頻器；正泰電器：帶燈自鎖按鈕開關等組成。
。
