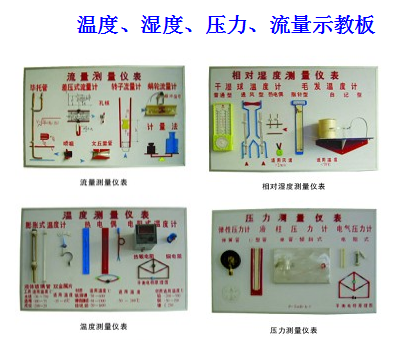

溫度、濕度、壓力、流量示教板 JGKY-710

設備功能：

  熱工類測量儀器示教板，分為溫度測量示教板；壓力測量示教板；相對濕度測量示教板；流量測量示教板。

各測量掛板均以實物加某些傳感器的放大剖面制作而成。因為測量儀器眾多，掛板只是選擇了具有代表性的、典型的、常用的儀表及傳感儀器。

主要配置：

  流量測量儀表示教板
  1 、流量測量儀表有畢托管、差壓式流量計、轉子流量計、蝸輪流量計和其他計量器具等多種類型
  2 、本示教板由畢托管、孔板、噴嘴、文丘里管流量計、轉子流量計、渦輪流量計和量杯、天平等實物模型組成，各種儀表的結構和原理均清晰可見 .

溫度測量儀示教板

  1 、溫度測量儀表有膨脹式溫度計、熱電偶溫度計和電阻溫度計等多種類型 。
  2 、本示教板由液體玻璃管溫度計、雙金屬片溫度計、熱能電敏溫度計、銅電阻溫度計和 多種熱電偶等實

物或模型組成，并在每類儀表下面畫有材質和適用溫度范圍的表格和彩色有機玻璃制作的工作原

理圖 。

濕度測量儀示教板

  1 、相對濕度測量計儀表主要有干濕球溫度計和毛發濕度計等類型。
  2 、本示教板由普通干濕溫度計、通風干濕球溫度計、熱電偶干濕球溫度計和指針式毛發 濕度計、自記式

毛發溫度計等實物或模型組成，有些儀表和模型還可動態演示 。

壓力測量儀表示教板
  1 、壓力測量儀表有彈性壓力計、液柱壓力計和電氣壓力計等多種類型 。
  2 、本示教板由彈簧管壓力表、 U 型管壓差計、傾斜式微壓計（單管壓差計）和電阻式壓 力計發送器等

實物或模型組成，部分儀器還配有彩色有機玻璃制作的工作原理圖 。

。
