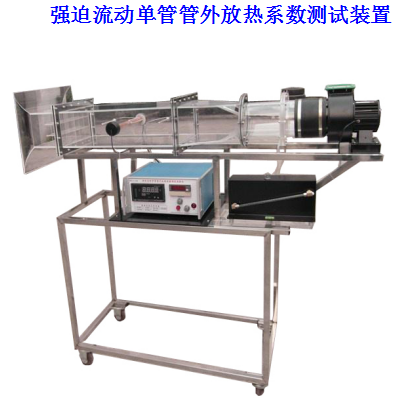

強迫流動單管管外放熱系數測試裝置 JGKY-731

實驗目的：

了解對流放熱的實驗研究方法，測定空氣橫向流過單管表面時的平均放熱系數 α，并將實驗數據整理成準則方程式，學習測量風速、溫度、熱量的基本技能 。

主要配置：

多翼式低噪音風機、自動調節風門、組合式有機玻璃風洞、有機玻璃實驗管段、紫銅管圓試件及其加熱器、控制箱、溫度傳感器、 8 路智能巡檢儀、功率表、調壓器、畢托管流量計、斜管微壓計、移動式不銹鋼支架等。

技術參數：

•  輸入電源：單相 AC220V±10% 50Hz，功率1000W。

•  多翼式低噪音風機參數：風量 2000 m 3 /h ，風壓 1000 Pa，功率370W。

•  實驗管尺寸： Φ32 ×250mm ，材質紫銅管。 管內裝有電加熱器作為熱源，功率 300W ，管壁嵌有四支熱電偶以測壁溫。

•  畢托管流量計配斜管微壓計測流速：量程 -10-700pa 。

•  實驗風道采用透明有機玻璃材質，分為風口段，實驗段，測試段等，之間采用法蘭螺母連接，方便拆卸。

•  溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，風門調節風量。

•  外形尺寸： 1800×500×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II型增加帶標準信號的8路萬能信號輸入巡檢儀，增加帶標準信號的 數顯電流表電壓表， 配有數據

采集，自動數據分析處理 軟件等。

。
