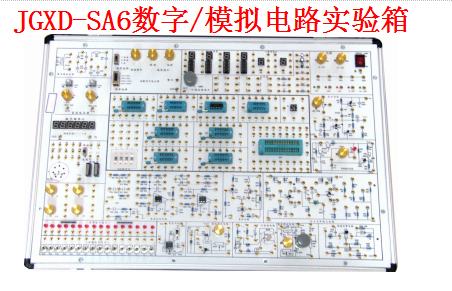

JGXD-SA6數字/ 模擬電路實驗箱 是根據的教學大綱 中確定的教學實驗要求為基礎， 汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋 了《模擬電子技術基礎》 及 《 數字電路 基礎》課程 大部分的 實驗內容， 既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。
一、系統 特點
1、擴展性強。實驗箱主板配置有數電、模電實驗時經常用到的電源、信號源、輸入接口，輸出顯示接口、測量單元、實驗擴展區，及實驗?zāi)K電路，以完成不同的實驗 ，也可以進行課程設計實驗，大大增強了該實驗箱的適用性 、擴展性。
2、 實驗原理圖都印刷在實驗板表面 ，實驗電路由學生按照實驗原理圖 進行 搭建 ，既 培養了學生獨立思維能力及動手能力 。
3、實驗連線 插孔 采用 鎖緊式 鍍金 插孔， 通過焊接固定在實驗板上，，連接可靠， 維修方便、簡捷 ；
4、電源輸出 均有過流保護，自動恢復功能 。
5、實驗 箱由一體 型 鉛合金型材制成 ， 箱體牢固可靠 ， 重量輕 ， 絕緣安全性能好 ， 開關箱蓋方便可靠 ， 外型美觀，造型氣派。
二、系統 組成
1、 電源：輸入：AC 220V±10%，50HZ
輸出： ※ DC： +5V ， I ≥ 1 A
※ DC：±12V，I ≥0.2A
※ DC： - 5V～ - 12V可調， I ≥0.2A
※ DC：＋5V～＋27V可調，I ≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※ AC V:7.5V×2；AC I≥0.15A
2、 直流 信號 源： 雙路 – 0.5V～＋0.5V； – 5V～＋5V兩檔連續可調 .
3、函數發生器：輸出頻率： 2H z ～ 9 0KH z，分四檔
可輸出 方波 （ 0～ 20 V ）、 三角波 （ 0～ 15 V ）、 正弦波 （ 0～ 10 V ）
4、 手動單脈沖電路 2組（帶消抖） ： 每組 可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
5、 固定頻率脈沖 源10路 ，輸出為TTL電平： 1Hz、10Hz、100Hz、 1KH z 、 10 KH z 、 1 00KH z 、 500KHz、 1MH z、5MHz、 1 0 MH z ；
6 、數字 LED 顯示：
（1）LED 0 ～LED 3 由4位七段共陰LED數碼管及二～十進制譯碼器組成
（2）LED 4 ～LED 5 兩位七段段碼a.b.c.d.e.f.g.h經電阻到 插 孔。
7、十二 位邏輯電平 輸入 開關：可輸 入低電平‘ 0 ' 、 高電平‘ 1 ' （為正邏輯） 。
8、十二 位邏輯電平 指示燈：指示燈亮表示高電平‘ 1 '，指示燈滅表示低電平‘ 0 ' 。
9、 BCD碼撥碼盤 1組 、可產生四組BCD碼數字信號
10、四位 數字頻率計 ：測量范圍 0 ～ 1MHz， 用作測量方波、三角波、正弦波 ；
11、 喇叭及驅動電路。 是 時鐘報時、報警、音樂用 的 發聲裝置。
12、電位器組： 1K、10K、100K、1M 各1只；
13 、開放式實驗區（元件庫） ： 提供 9 只鎖緊 插 座（3只14芯、 5 只16芯），另1只40芯鎖緊 插 座 ，1只8芯圓孔IC座。提供 電阻、電容、二極管、三極管、三端穩壓塊 等元件。
14 、實驗?zāi)K電路 ： （1）整流濾波電路（2）串聯穩壓電路（3）可調穩壓電路
（4）功率放大器 （5）集成運放電路
15、 全部信號的輸入輸出 插 孔均采用鍍金孔，難氧化 、接觸良好 。
16、 鋁合金 實驗 箱 體 ， 防火板材， 堅固耐用，。
外形尺寸 : 5 2 0mm × 420 mm × 100mm
三、 實驗項目
（一）模電實驗
1、常用電子儀器使用練習、用萬用表測試二極管、三極管參數
2、 單級放大電路 3、 兩級放大電路 4、 負反饋放大電路
5、 射極跟隨器 6、 差動放大電路 7、 集成運放的參數測試
8、 比例求和運算電路 9、 積分與微分電路 10、 波形發生電路
11、 有源濾波器 1 2、 電壓比較器 1 3、集成 電路RC正弦波振蕩器
1 4、 集成功率放大器 1 5、 整流濾波與并聯穩壓電路
1 6、 串聯穩壓電路 1 7、 集成穩壓器 1 8、 RC正弦波振蕩器
1 9、 LC振蕩器及選頻放大器 20 、 電流/電壓轉換電路
21、 電壓/頻率轉換電路 2 2、 互補對稱功率放大器
2 3、 波形變換電路 2 4、場 效應管實驗 2 5、 可控硅實驗電路
綜合實驗：
26、用運算放大器組成萬用電表的設計與調試
（二）數電實驗
1、 門電路的邏輯功能 及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究 6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗 8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗 11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗 13、模數 A/D轉換電路 實驗
14、數模D/A 轉換電路 實驗 15、時序電路應用實驗
16、四路優先判決電路實驗 17、智力竟賽搶答器實驗
,
