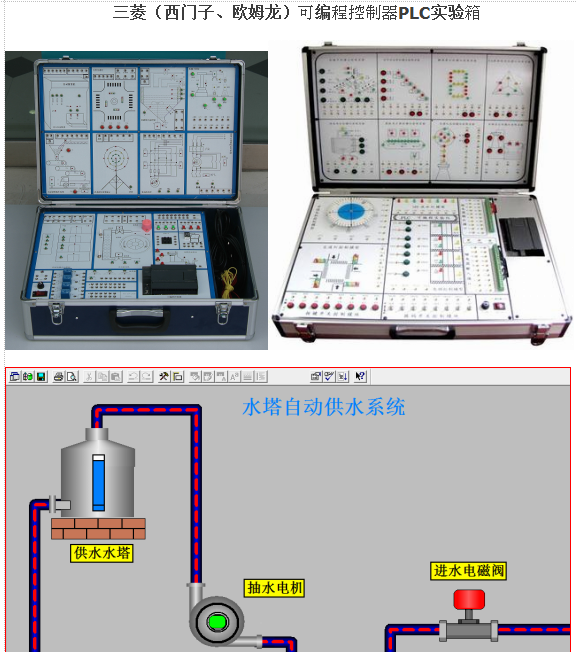

三菱（西門子、歐姆龍） 可編程控制器PLC實驗箱

一、產品概述

用于學習與實訓。由PLC核心單元、開關量輸入單元、繼電器型開關量輸出單元、系列模擬負載、基于三維技術的虛擬負載及接口單元等組成。

二、產品特點

（1）可編程控制器實驗箱是我公司根據當前教學需要最新開發出的實驗箱。該實驗箱將實驗模塊集中在一塊板上，實驗模塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。

（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。

（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。

（4） 仿真軟件

（5） 組態監控軟件

三、技術性能

1、輸入電源：AC: 220V 50HZ

2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)

3、 主機采用西門子S7-200 CPU224、CPU226；S7-1200 CPU1212、CPU1214、CPU1215；S7-1500 CPU1511；

三菱FX1N-24MR/MT、FX1N-40MR/MT、FX2N-48MR/MT、FX3U-48MR/MT等（價格 另議 ）。

4、實驗箱提供8路邏輯開關、8路電平指示燈。

5、所有元件安裝在實驗箱上，能夠觀察到通道指示燈。

6、它集可編程邏輯控制器、編程軟件、MCGS工控組態軟件、模擬控制實驗板及實物等于一體。在本實驗箱上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗。

四、實驗內容

可完成以下實驗項目：

1、基本指令練習

2、電鍍

3、交通燈自動控制

4、液體混合裝置自動控制

5、水塔水位控制

6、機械手

7、LED數碼管顯示

8、自動送料裝車系統

9、郵件分揀控制

10、四層電梯自動控制

11、自動洗衣機系統

12、電動機自動控制

13、自控成型機

14、搶答器

五、配置清單

1、實驗箱 1個

2、實驗連接線 20根

3、實驗指導書 1本

4、PLC編程下載線 1條

5、備用保險絲 5個

6、220V電源線 1根

7、PLC編程軟件 1套

8、PLC示例實驗程序 1套

9、PLC仿真 軟件 1套

10、組態監控軟件 1套

,
