產品名稱：純電動汽車驅動控制系統實訓臺

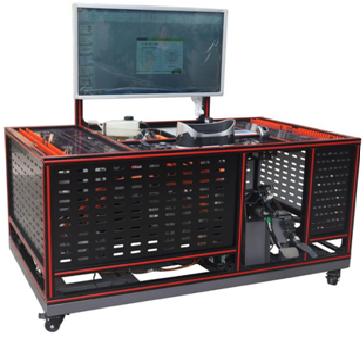

產品名稱： B1 純電動汽車驅動控制系統實訓臺

產品描述： B1 純電動汽車驅動控制系統實訓臺 B2 純電動汽車動力電池系統實訓臺 B3 純電動汽車電動空調系統實訓臺 B4 純電動汽車電控轉向系統實訓臺 B5 純電動汽車車身電器系統實訓臺 實訓臺

實訓臺選用吉利帝豪EV450純電動汽車原車部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。
?
2. 設備組成
實訓臺包含以下主要配件：①原車低壓蓄電池*1個；②移動臺架*1臺；③ABS泵*1個；④高壓控制器總成*1套；⑤組合儀表總成*1套；⑥掛擋桿總成*1套；⑦加速踏板總成*1套；⑧油門踏板總成*1套；⑨安全氣囊電腦*1個；⑩動力電池管理控制器*1個；?高頻接收器模塊*1個；?智能鑰匙控制器模塊*1個；?電源總開關*1個；?儀表板配電盒總成*1套；?直流充電口*1個；?交流充電口*1個；?制動分泵*2個；?真空助力器總成*1個；?保險絲盒總成*1套；?碰撞傳感器*6個
3. 功能描述
1） 產品采用原車永磁交流同步電機，電機額定功率120KW，最大扭矩250N?m，采用原車單檔固定齒比變速器，保留原車驅動半軸，配套原車制動系統，驅動輪采用透明亞克力板封蓋，直觀展示電機運動狀態。電機與電機控制器相互配套；
2） 配置一鍵啟動開關、電子駐車開關、油門踏板，剎車踏板，換檔模塊，電動真空助力系統、原車儀表等可真實實現車輛各工況運行。電機驅動輪安裝亞克力防護裝置；
3） 實訓臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，配置原車電動真空泵，高制動穩定性，電動真空泵由12V直流電源驅動；
4） 各主要部件安裝在平臺上，連接方式與實車大致相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；
5） 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律；
6） 實訓臺具有4個測試工位，每個工位安裝有4mm的紅色和黑色測試端子，學生可在4個工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；
實訓臺設有包括但不限于主電反饋信號、冷卻水泵繼電器控制、油門深度信號、VCAN-L、VCAN-H、VCU高壓互鎖信號輸入、VCU高壓互鎖信號輸出等實車故障，方便教師實現智能教學；
