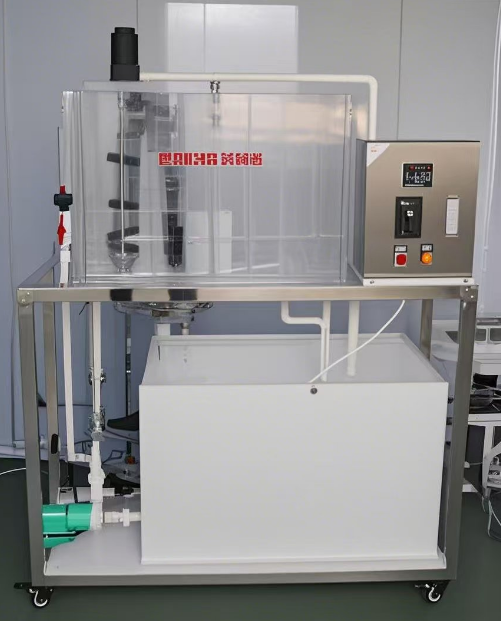

JGTG-3 53 型 網格(柵格)絮凝池實驗裝置

一、 實驗目的：

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。網格 ( 柵格 ) 絮凝 池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和網格 ( 柵格 ) 絮凝 池內部構造的實驗裝置。

希望達到以下目的：

1 、通過對有機玻璃 裝置 直接地觀察，加深對組成的各個部分的了解；

2 、掌握網格 ( 柵格 ) 絮凝 池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 40L/h 、

3 、 裝置 外形 總 尺寸：長 × 寬 × 高 = 11 00mm× 40 0mm× 1 500mm

4 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 2 00W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 40 0 × 400 × 4 00mm 、底板上安裝有放空閥，

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 40 0mm ，底板上安裝有放空閥，

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 網格池 1 套 、 透明有機玻璃材質、壁厚 10 mm ，

5 、 絮凝池 1 套、 透明有機玻璃材質、壁厚 10 mm ，

6 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

7 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只） 、

8 、 轉子流量計 1 只、 （量程 6 - 6 0L/H ），

9 、 電源控制系統：雙亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
