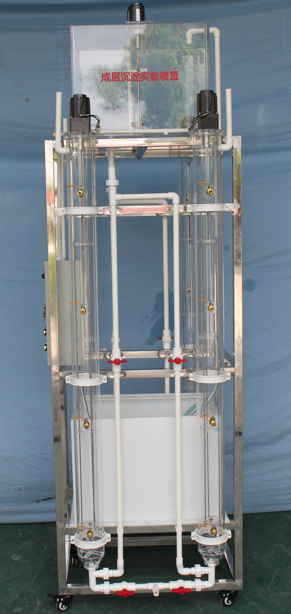

JGTG- 2 85 型 機械反應成層沉淀實驗裝置

一、實驗目的：

在污水處理中的二次沉淀池、污泥重力濃縮池和濃集的化學污泥沉淀池里，懸浮固體濃度比較高，存在成層沉淀現象。由于成層過程受懸浮固體的性質、濃度和沉淀池的水利條件等因素影響，因此常需要通過試驗方法來求得設計參數和指導生產運行。

通過本實驗希望達到下述目的：

1 、 加深對成層沉淀的理解；

2 、 掌握活性污泥沉淀特性曲線的測定方法；

了解固體通量法的分析方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、 沉淀柱 Φ100mm×1400mm （ 4 根 ） 、

3 、 沉淀柱內不銹鋼攪拌器 4 套、

4 、 裝置外形尺寸： 8 00mm× 7 00mm×2000mm 、

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護

三 、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 4 00 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

3 、 污泥沉降 柱 1 套， 含 柱內裝調速攪拌裝置 、銅制取樣口 16 只 、 透明有機玻璃材質、壁厚 6 mm ， ? 10 0 × 150 0mm 、

4 、 高位水箱 1 只、 透明有機玻璃材質、厚度 10mm ， 40 0 × 4 00 × 4 00mm

5 、 304 不銹鋼 提升 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 1 2 0 W ；

6 、 攪拌電機 5 臺 、 304 不銹鋼攪拌槳 5 套；（功率 15 W 、轉速 12 0rpm ）、 （含調速器 5 只）

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
