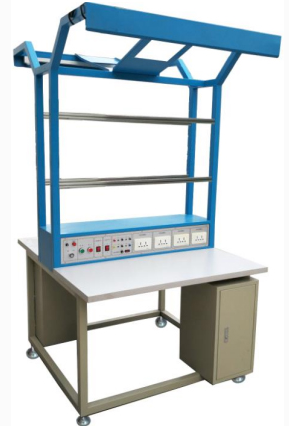

JGGY-88A 電子裝配生產線實訓設備

電子裝配實訓室,電子裝配工藝實訓室,電子焊接裝配實訓室,電子產品裝配與調試實訓室主要承擔電子與信息系所有信息類專業的《電子產品裝配與調試》、《電子技能訓練》等課程的項目實訓教學，配套有熱風槍、恒溫烙鐵臺燈焊接工具。
電子焊接裝配實訓室主要配備電子產品工藝實訓臺，可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品的整機焊接、裝配與調試技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。
通過實訓，使學生熟悉電子產品生產的全過程，提高學生的專業綜合素質及操作技能，以更加適應崗位的需求。

每臺 2 工位 ) 一、結構：

1 、臺身部分：采用 40mm*40mm 方鋼組成的骨架 , 模具沖壓標準化連接件 , 表面經純環氧樹脂塑粉高溫固化處理，具防酸堿、防腐蝕的特點、且承重。桌子的底部采用帶固定升降式腳墊，方便調整設備的擺放位置及高度。每兩工位帶鐵制柜 1 只

2 、臺面部分：采用采用 32mm 三聚氰胺板制作。

3 、實驗屏部分：采用采用 1.5mm 優質鋼板制作。

4 、頂部框架上設有電風扇和 30W 日光燈（照明設備）各兩個

5 、實訓屏中間采用 4040 鋁型材框架

6 、實訓臺外形尺寸： 1.1m × 1.3m × 2m （長×寬×高）左右

7 、集成 WIFI 無線實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；；控制能力 >96 臺。

二、每二個工位具有以下功能：

功能與結構：

使用條件：溫度： -5 ℃ ~40 ℃，濕度＞ 80% （ 25 ℃），

1 電源輸入：

該實驗臺底下設有單相相二線及 " 地 " 線（共 3 線）輸入接口，并配有啟動停止開關，指示燈，保險座。

2 、電源輸出：

220V 三口插座 8 個，直流穩壓電源：± 5V/1A, ± 12V/1A 。

。
