JGGYD-01C 電子產品焊接與工藝實訓臺-雙面每臺4工位

一、技術性能

1. 輸入電源： 220V±10% 50Hz

2. 工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔＜ 4000m

3. 裝置容量：＜ 200VA

4. 外形尺寸：?jiǎn)蝹€(gè)實訓臺的尺寸為 1.6m×1.5m×2.0m （雙面四工位型） , 兩邊工作臺面寬度為 500mm 。

二、系統配置

實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面四組型結構 , 正反兩面均有以下相同的資源。

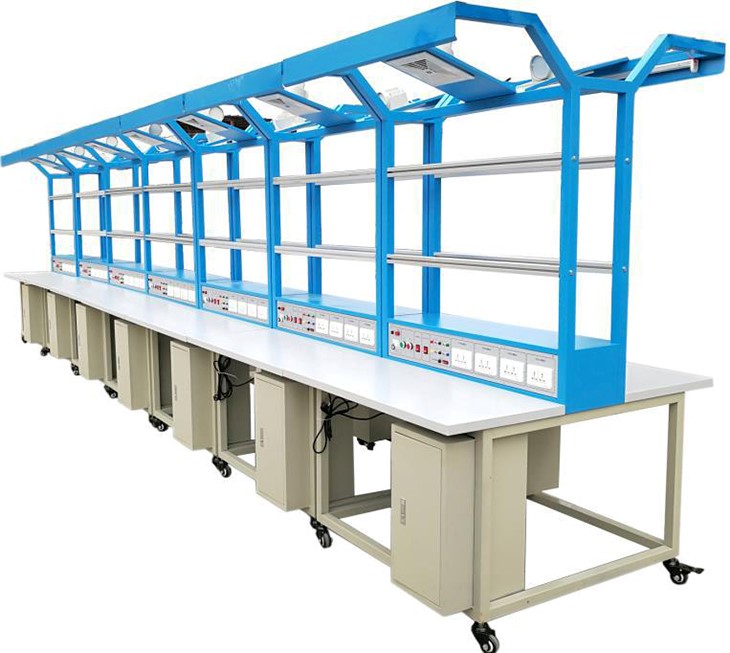

1. 實訓臺

實訓臺上提供日光燈（用于照明） 2 個，透明的 PVC 板 8 個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座 4 個、兩芯暗插座 4 個、鐵質工具柜 2 個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。

（ 1 ）臺面部分：厚度不少于 2mm 鋼板。

（ 2 ）實訓屏部分：優質鋼板。

（ 3 ）頂部照明：提供日光燈 2 套。

（ 4 ）實訓臺的尺寸為 1.6m×1.5m×2.0m （雙面四工位型）。

（ 5 ）工作臺面設有綠色防靜電桌墊

2. 電源箱共 1 套

輸入電源為 220V±10% 50Hz ，最大電流 20A ，可以提供 40 工位實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。

B. 學生凳：

（ 1 ）材質 :25 方鋼凳腳 ，板厚不少于 1mm ，凳面厚度 25mm ，四個凳腳裝有 4 個腳墊。

（ 2 ）規格： 360mm*260mm*450mm 。

（ 3 ）凳面長方形，木質。

。
