技術指標

說 明

裝置功能

1 、理解吸附理論、掌握所學理論知識，并與實踐相結合。

2 、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。

3 、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。

主要配置

吸附塔、吸附劑、空壓機、真空泵、壓力表、流量計、測氧儀、不銹鋼管路、閥門、不銹鋼框架、不銹鋼 控制屏 。

公用設施

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自 空壓 機（自帶氣源） 。

實驗物料：空氣。常壓操作，溫度： <50 ℃。

技術參數

1 、吸附塔：管徑Φ 38mm ，管長 750mm ， 304 不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。

2 、無油空壓機：功率 550W ，排氣量 36L/min ，額定排氣壓力 0.8M P a 。

3 、真空泵：旋片式真空泵 抽速 : ≥ 2L/s, 轉速 : 2800r/min ，功率 : 370w 。

4 、氣體轉子流量計： 16-160ml/h 和 25-250ml/h ，根據產氣量選配。

5 、吸附劑： PSA-5A 型富氧分子篩 。 氧分析儀。

6 、工作壓力： -0.1- 0.6M P a，溫度計：0-100 ℃ 。

7 、正泰電器：接觸器、開關、漏電保護空氣開關。

8 、塔體、管路、管件及閥門均為 304 不銹鋼。

9 、各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏 面板 進行。

1 0 、框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

1 1 、外形尺寸： 1200 × 500 × 1800mm （長×寬×高） ， 外形為可移動式設計， 帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動調節

吸附塔 溫度

PT100 鉑電阻

數字溫度儀 表

無

吸附壓力

指針式壓力表

壓力表就地顯示

無

氧濃度

氧濃度傳感器

氧分析儀

無

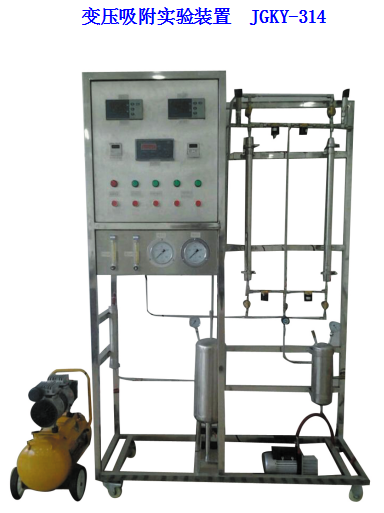

數字型 變壓吸附實驗裝置 JGKY-314/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動調節

吸附塔 溫度

PT100 鉑電阻

數字溫度儀 表， 精度： 0.5 %FS

無

吸附壓力

壓力傳感器

數字 壓力 儀 表， 精度： 0.5 %FS

無

氧濃度

氧濃度傳感器

氧分析儀

無

吸附時間

時間控制器

上位機采集

無

軟件組成
