技術指標

說 明

裝置功能

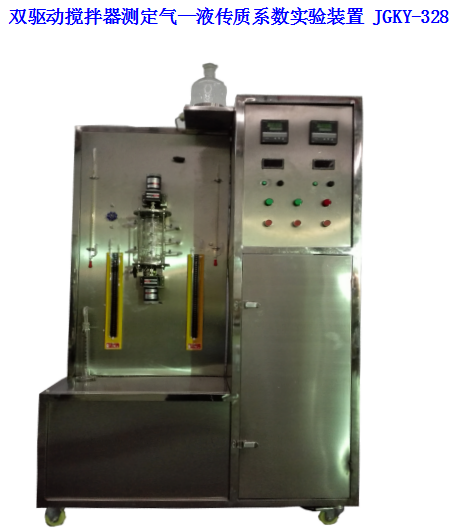

1 、本雙驅動攪拌器測定氣液傳質系數裝置可用於測定不同物系的氣–液傳質系數，在攪拌槽內可以分別控制氣相及液相的運動速度，能在比較寬的速度范圍內研究測定氣–液的傳質系數。

2 、研究傳質機理，確定傳質阻力的主要方面，從而可為強化氣–液傳質設備提供依據。

主要配置

氣體穩壓管、皂膜流量計、氣體增濕器、雙驅動吸收器、直流電機 2 臺、超級恒溫槽、轉速數顯儀表 2 臺、數字溫度顯示儀、儀表柜。

公用設施

水：裝置自帶 恒溫 水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.5 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： CO 2 ～ K 2 CO 3

技術參數

1 、 運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2 、 雙驅動吸收器，容積 500ml, ，雙層高硼硅玻璃。

3 、 攪拌電機轉速： 0 ～ 500 r/min ，數顯轉速表；實驗控制溫度：  60 ℃。

4 、 超級恒溫槽：功率 1.0KW ，常溫 -60 ℃ 。

5 、 溫度傳感器 PT 100 熱電阻，智能數顯溫度控制儀及顯示儀。

6、 正泰電器：接觸器、開關、漏電保護空氣開關。

7 、 各項操作及顯示、調節、控制全在控制屏 面板 進行。

8 、 框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

9 、 外形尺寸： 1000 × 600 × 1800mm （長×寬×高） ， 外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉速

霍爾開關

轉數顯示儀

調速器

恒溫水浴溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

氣體進口溫度

PT100 鉑電阻

數字溫度儀表

無

氣體出口溫度

PT100 鉑電阻

數字溫度儀表

無

氣體進口壓力

U 型壓力計

就地顯示

無

氣體出口壓力

U 型壓力計

就地顯示

無

氣體進口流量

皂膜流量計

就地顯示

手動調節

氣體出口流量

皂膜流量計

就地顯示

無
